화낙 M-10iD 12 R30iB plus

---

☐ M10iD/12 R-30iB Plus 로봇 설명

FANUC의 M10iD/12는 중소형 산업용 6축 다관절 로봇으로, 최대 12kg의 가반하중과 1441mm의 작업 반경을 지원하는 고속 고정밀 모델입니다. 이 로봇은 주로 소형 부품의 취급, 조립, 용접, 기계 로딩 및 언로딩 작업에 사용되며, 케이블 내장형 구조를 통해 케이블 마모를 최소화하고 협소한 공간에서의 충돌 위험을 줄이는 구조적 장점이 있습니다.

해당 로봇은 FANUC의 차세대 컨트롤러인 R-30iB Plus와 호환되어, 향상된 그래픽 UI, 고속 데이터 처리, 다양한 연결 포트를 통한 스마트 팩토리 구축에 적합합니다. 특히 iPendant Touch를 통한 직관적인 터치 기반 조작, 220V급 전압 구동 시스템으로 인한 에너지 효율성 향상, 그리고 통합형 iRVision 시스템과의 연계로 머신 비전 기반 자동화가 용이합니다.

모델의 기구적 특성은 J1~J6에 이르는 모든 축이 고속 회전 및 고정밀 제어가 가능하도록 설계되었으며, 소형이지만 고밀도 배선 구조와 고강성 설계를 통해 장시간 반복 동작에서도 내구성과 정밀도를 유지합니다. 설치 방식은 바닥, 벽면, 천장 모두 지원되며, 방진 및 방수 등급(IP67 수준)은 가혹한 공정 환경에서도 안정적인 운용을 가능하게 합니다.

결론적으로, FANUC M10iD/12 R-30iB Plus는 소형 부품의 고속 취급 및 고정밀 작업에 최적화된 솔루션이며, 협소 공간에서의 유연한 동작, 고내구성, 스마트 컨트롤러의 확장성 등을 통해 자동화 생산성 극대화를 실현할 수 있는 모델입니다.

---

추가로, 도면, 3D 모델링 파일, 또는 실제 셋업 사례가 필요하시면 말씀해 주세요.

EPX2800 야스카와 도장로봇 NX100

다음은 EPX2800 도장 로봇에 대한 일반 텍스트 정보입니다.

◇ EPX2800 도장 로봇 개요

EPX2800은 야스카와 모토맨(Yaskawa Motoman)에서 개발한 6축 도장 로봇으로, 자동차 산업과 일반 산업 분야에서 사용됩니다. 정밀한 도장 품질과 고속 작업 성능이 특징이며, 중공형 손목 구조를 통해 호스와 케이블을 내장함으로써 외부 간섭을 줄일 수 있습니다.

◇ 주요 사양

• 축 수: 6축

• 최대 가반하중: 20kg

• 최대 작업 반경: 2778mm

• 반복 정밀도: ±0.5mm

• 복합 속도: 최대 2m/s

• 설치 방식: 바닥 설치형

• 본체 무게: 약 650kg

• 방폭 등급: II2G Ex px IIC T4 Gb / II2D Ex p IIIC T135°C Db (IP66)

◇ 주요 특징

• 중공형 손목 구조로 케이블 간섭 최소화

• 고품질 도장 처리로 재작업률 감소

• 넓은 작업 반경과 빠른 동작으로 생산성 향상

• 자동차 부품, 금속, 플라스틱, 유리 등 다양한 재질 도장 가능

◇ EPX2800R 변형 모델

EPX2800의 변형 모델인 EPX2800R은 선반형(shelf-mounted) 구조이며, 7축 레일 마운트 옵션이 가능합니다.

• 가반하중: 15kg

• 작업 반경: 2825mm

◇ 호환성과 통합

EPX2800은 그레이코(Graco) 시스템과 호환되며, 자동 도장 건, 혼합 시스템과 쉽게 연동되어 도장 품질을 향상시키고 도료 낭비를 줄입니다.

이상으로 EPX2800 도장 로봇에 대한 설명을 마칩니다.

다음은 도장 로봇을 사용해야 하는 이유를 기술적, 경제적, 품질적 측면에서 정리한 내용입니다.

---

◇ 기술적 이유

1. 정밀 제어 가능

도장 로봇은 6축 이상의 다관절 구조를 통해 정밀한 경로 제어가 가능하여, 복잡한 곡면이나 내부 부위까지도 균일하게 도장이 가능합니다.

2. 일관된 작업 품질 유지

사람과 달리 작업자의 숙련도나 컨디션에 따라 품질이 흔들리지 않으며, 매번 동일한 품질을 보장할 수 있습니다.

3. 자동화와 연동 용이

생산 라인의 다른 자동화 설비와 쉽게 연동할 수 있어, 무인 시스템 또는 스마트 팩토리 구현에 적합합니다.

4. 다양한 도장 환경 대응

방폭 사양(예: EPX2800의 IP66 및 Ex 인증)을 통해 인화성 물질이 많은 환경에서도 안전하게 작업할 수 있습니다.

---

◇ 경제적 이유

1. 도료 절감 효과

로봇은 일정한 압력과 간격을 유지하며 분사하기 때문에 도료 사용량을 최소화할 수 있으며, 오버스프레이(over spray)도 줄어듭니다.

2. 재작업률 감소

품질이 일정하게 유지되므로 결함이 적고, 이에 따른 재작업과 폐기 비용이 크게 줄어듭니다.

3. 장시간 연속 가동 가능

로봇은 교대 근무 없이 24시간 작업이 가능하며, 생산성을 극대화할 수 있습니다.

4. 노동 비용 절감

인건비 상승 상황에서 도장 작업자를 최소화하고, 숙련공 부족 문제도 해결할 수 있습니다.

---

◇ 품질적 이유

1. 고품질 마감 처리

균일한 분사와 일정한 도막 두께를 유지할 수 있어, 도막의 품질이 뛰어나고 내구성이 향상됩니다.

2. 복잡한 형상에도 완벽한 커버리지

사람의 손으로는 어려운 구조물, 곡면, 틈새 등도 로봇은 정확하게 접근하여 도장이 가능합니다.

3. 환경 친화적 공정 구현

최신 로봇은 VOC 배출을 줄이도록 설계되어 친환경적이며, 규제 대응에도 유리합니다.

---

◇ 기타 이점

작업자 안전 확보

유해 화학물질이나 고온 환경에서의 인체 노출을 방지할 수 있습니다.

공정 데이터 관리 가능

로봇 도장은 프로그램화되어 있으므로 품질 트래킹 및 공정 이력이 남습니다.

---

결론적으로, 도장 로봇은 단순 자동화 도구가 아니라 품질, 비용, 생산성, 환경 대응력까지 모두 향상시키는 핵심 설비입니다. 특히 복잡한 형상이나 대량 생산이 요구되는 산업 분야에서는 사실상 필수적입니다.

HP6 NX100 YASKAWA 야스카와 플라즈마 용접

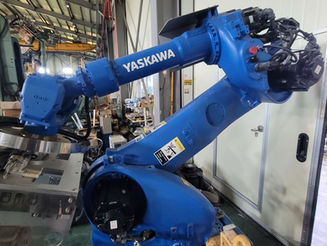

🟦 야스카와 HP6 기종

---

○ 개요

야스카와 HP6는 정밀하고 빠른 동작을 자랑하는 6축 다관절 산업용 로봇으로, 주로 핸들링, 용접, 조립, 도장 등 다양한 제조 공정에 사용됩니다. 소형 부품의 취급에 적합하도록 설계되어 있으며, 좁은 공간에서도 유연하게 작동할 수 있도록 컴팩트한 구조를 갖추고 있습니다.

---

○ 주요 사양 및 특징

HP6는 최대 6kg의 가반하중과 약 1373mm의 작동 반경을 가지고 있으며, 반복정밀도는 ±0.08mm로 고정밀 작업에 적합합니다. 로봇 본체는 경량이면서도 고강성 구조로 제작되어 고속 동작 시에도 진동이 적고 안정성이 높습니다. 속도는 축별로 정밀하게 조절 가능하며, 소형 부품의 취급 및 포장 공정에서 높은 생산성과 효율성을 제공합니다.

---

○ 적용 분야

용접: TIG, MIG 등 다양한 아크용접 공정에서 사용

조립: 전자부품, 소형 기계 조립라인에 적합

핸들링: 부품 공급 및 이송 작업 자동화

기타: 프레스 로딩, 사출기 언로딩, 검사 및 테스트 공정

---

○ 제어 시스템

야스카와의 첨단 NX100 또는 DX100 컨트롤러를 사용하는 HP6는 사용이 편리한 인터페이스와 다양한 커뮤니케이션 포트를 지원하며, 다수의 외부 장비와 쉽게 통신 및 연동할 수 있습니다. 로봇 언어는 INFORM을 기반으로 하며, 초보자도 빠르게 습득할 수 있도록 UI가 설계되어 있습니다.

---

○ 정리

야스카와 HP6는 고정밀, 고속, 안정성을 모두 갖춘 다목적 산업용 로봇으로, 자동화 라인에서의 생산성 향상과 인건비 절감에 기여합니다. 특히 협소한 작업 공간에서도 높은 자유도로 작업할 수 있어 전자, 자동차, 일반 제조업 등 폭넓은 산업에서 활용도가 매우 높습니다.

🟦 플라즈마 용접에 대하여 (Plasma Arc Welding, PAW)

---

○ 개요

플라즈마 용접은 전기 아크를 이용한 고온 플라즈마 가스를 좁은 노즐로 분사하여 모재를 녹이는 고정밀 융접 방식입니다. TIG 용접과 원리가 유사하나, 플라즈마 아크를 제어하는 방식과 온도 및 에너지 밀도에서 차별성이 있으며, 정밀 용접과 고속 절단에 적합한 고급 용접 기법입니다.

---

○ 원리

플라즈마는 아르곤 등의 불활성 가스를 고온의 아크로 이온화시켜 만들어지며, 이 이온화된 가스(플라즈마 가스)를 노즐을 통해 강하게 분사하여 좁고 깊은 융융부를 생성합니다. 이 과정에서 다음의 두 가지 아크 방식이 사용됩니다:

---

○ 특징 및 장점

고온·고속: 최대 30,000℃ 이상의 플라즈마로 빠른 용융 가능

깊은 용입: 얇은 판부터 두꺼운 강재까지 용접 깊이 조절 가능

정밀 제어: 자동화에 적합, 좁은 용접 부위도 정밀 용접 가능

가스 보호: 주로 아르곤 사용, 산화 방지 우수

전극 수명 김: 텅스텐 전극 사용, 마모 적음

---

○ 주요 적용 분야

항공우주 산업: 초정밀 티타늄, 니켈 합금 용접

자동차 부품 제조: 배기관, 열교환기, 연료탱크 용접

의료기기: 스테인리스 및 초정밀 소형 부품 용접

전자산업: 초소형 전자부품의 미세접합

---

○ 플라즈마 용접 vs TIG 용접 비교

---

○ 결론

플라즈마 용접은 고정밀·고속 생산에 적합한 첨단 용접 기법으로, 특히 정밀도와 반복성이 중요한 산업군에서 핵심적 역할을 수행합니다. 초기 장비 가격과 운용 난이도는 높지만, 장기적으로는 생산성 향상과 품질 안정성에서 뛰어난 효과를 제공합니다.
